針對進口低壓抽屜柜內各個溫升點監測,采用一機多點無線測溫裝置,可以監測柜體內的接點溫升(抽屜動插件(進線和出線)),可以就地進行顯示,并通可過現場智能網關,將數據上傳到云平臺,巡檢人員可以在任何地方通過PC端web瀏覽器進行查看,也可以通過手機的APP實時查看。平臺和實時收集各種數據,通過對數據的分析和處理,實現對設備的狀態實時監控,設備健康的實時預診、設備故障的智能研判,歷史數據查詢和分析,從而達到監控和管理,實現智能運維。

主要功能

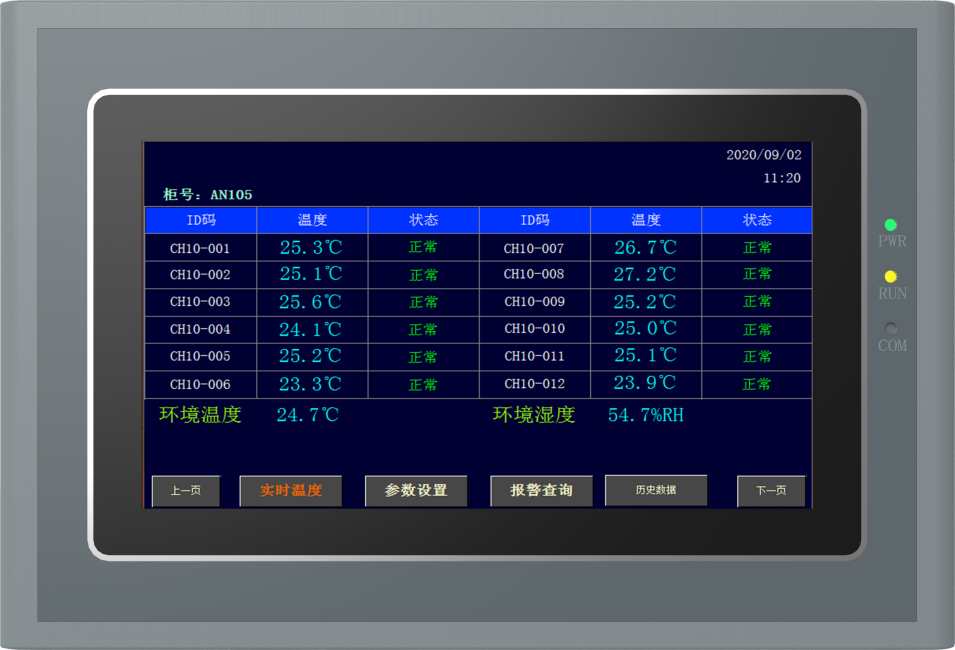

一機多點無線測溫裝置實時在線監測各抽屜柜電氣接點的溫升狀況,提供實時數據監測、歷史報警記錄查詢等功能;彩色液晶界面、觸摸屏全隔離 RS485 通信接口,同時也可以通過 TCP/IP 連接上位機實現實時通訊等功能,采集點數可調整最多達1000點。
技術參數
工作電源  | DC24V  |
工作環境  | 溫度:-20~70℃、濕度:≤95%  |
觸點測溫范圍  | -25℃~125℃  |
精度  | ±1℃  |
分辨率  | 0.1℃  |
顯示方式:  | 彩色液晶顯示  |
操作方式:  | 觸摸屏  |
采樣點數:  | 采集點數可調整最多達1000點  |
報警閥值設定:  | 根據用戶現場需求自由設定  |
通訊接口:  | RS-485 MODBUS協議/TCP/IP 協議((可轉化成 GPRS通信))/ IEC61850規約  |
無線通信頻率:  | 2.4G或433M  |
通訊規約:  | 工業標準的modbus協議  |
外形尺寸:  | 228mm×154mm  |
開孔尺寸:  | 211mm×145mm  |


無源、無線測溫傳感器
產品型號  | YN-CWS9  | YN-CWS10  |
  |
  | |
典型應用場景  | 抽屜一次插接件  | 抽屜一次插接件  |
測溫點數  | 3 相  | 3 相及 N 相  |
環境溫度  | -20oC ~ +105oC  | -20oC ~ +85oC  |
測溫范圍  | -20oC ~ +150oC  | -20oC ~ +200oC  |
供電方式  | 感應取電,工作電流 5A  | AC: 220V/380V ±20% DC: 24V ±20%  |
尺寸 (mm)  | L x W x H: 37 x 22.5 x 21.5 ( 適用于最小母排 )  | L x W x H: 78 x 18 x 65 ( 同微斷尺寸 )  |
重量 (g)  | 22  | 72.8  |
安裝方式  | 坡莫合金帶綁扎固定在銅排或電 纜上  | DIN 導軌安裝  |
狀態指示  | LED 指示燈 2 顆:紅、藍  | |
通訊方式  | 無線通訊  | |
通訊頻率  | 60s ,異常溫升 5s 主動觸發通訊  | |
測量精度  | ±2oC  | |
溫度探頭  | NTC  | |
